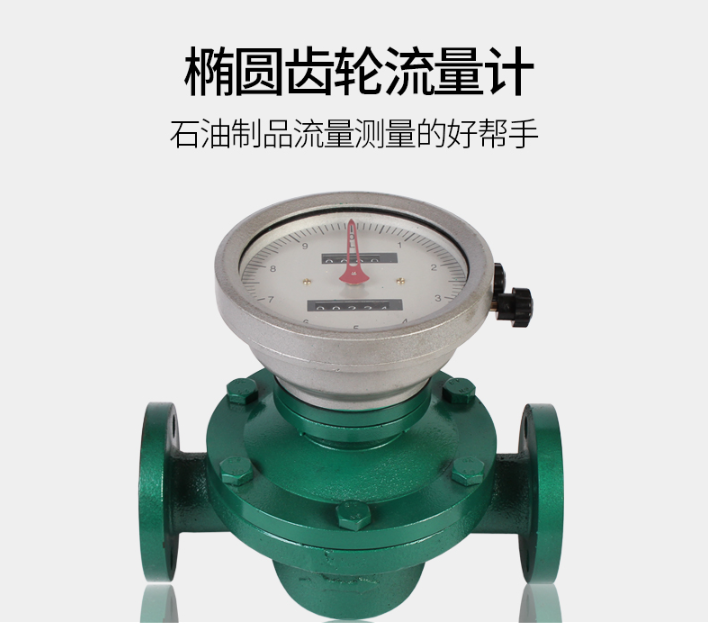

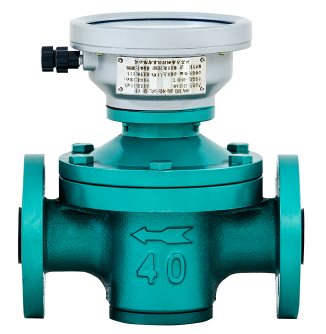

KS-LC系列橢圓齒輪流量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量?jī)x表，廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如石油、原油、柴油、汽油等，具有量程大，精度高，使用和維修方便等特點，同時橢圓齒輪流量計還可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。

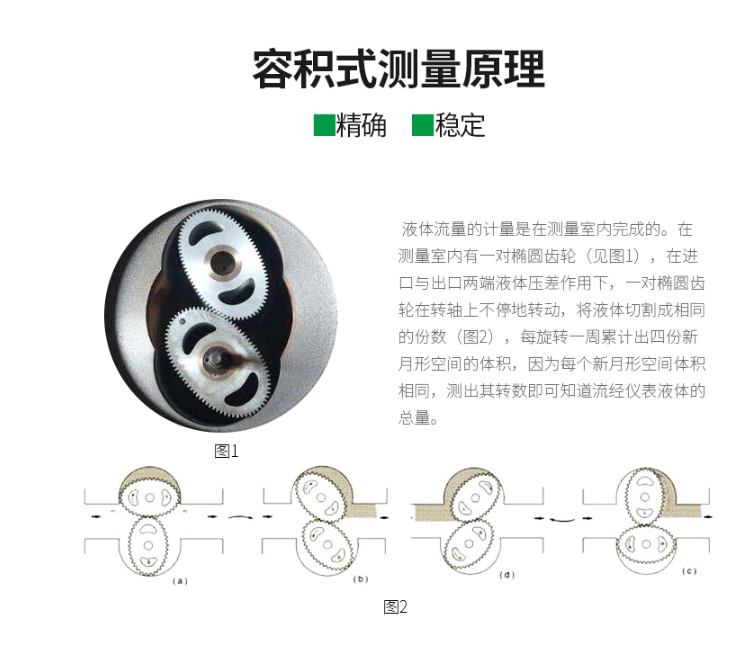

工作原理：

    橢圓齒輪流量計是計量流經管道內液體流量總和的容積式流量計,在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

產品性能參數：

連接方式:法蘭連接:DN10～DN200

安裝方式:水平、垂直

精度等級:普通型0.5級，高精度0.2級

耐壓:普通型1.6MPa,高壓型3.2MPa

耐溫度:普通型＜120℃，高壓型＜200℃

制作材質:鑄鐵、鑄鋼、不銹鋼等

轉動部件:鋁合金、不銹鋼等

可以選裝油品過濾器

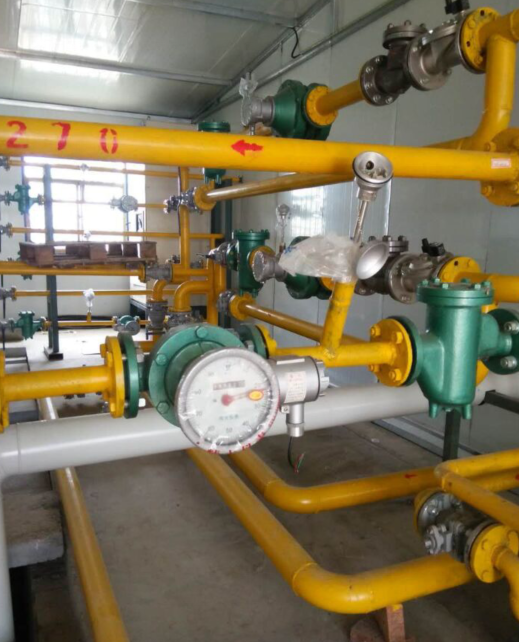

橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；

橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行

橢圓齒輪流量計測量范圍及工作壓力

    按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對最小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。

   其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許最好定期進行標定。

選型編碼
