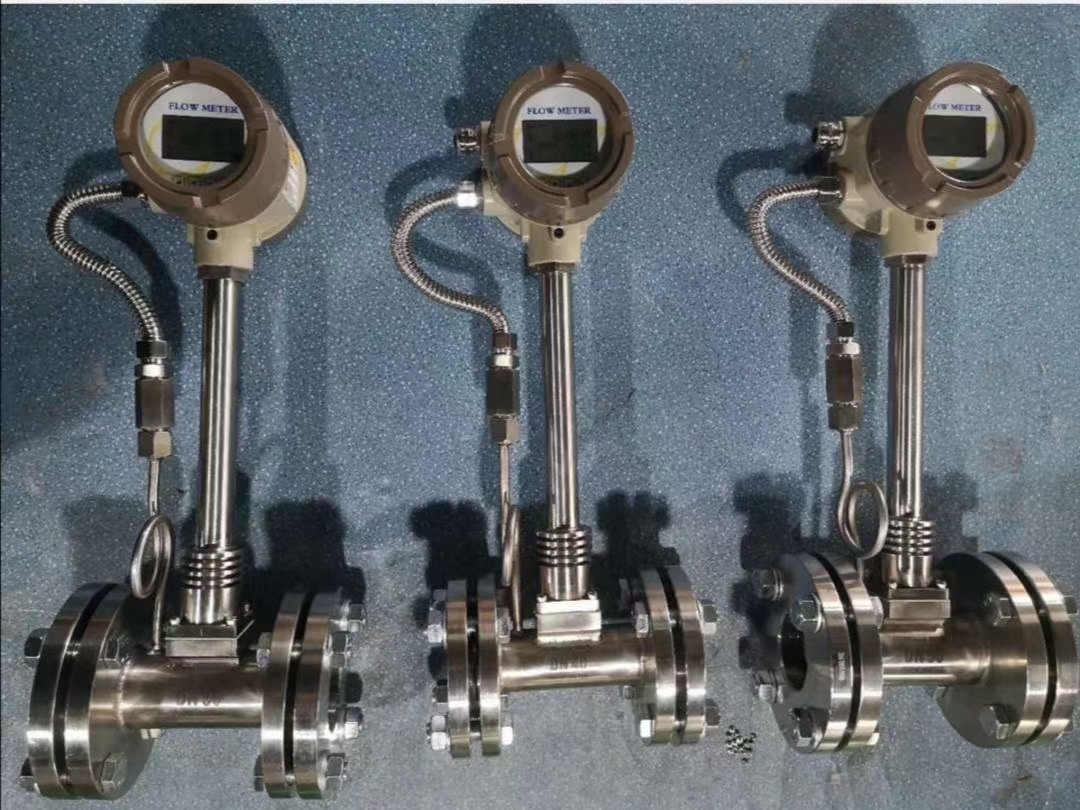

煙氣流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補

償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是

節流式流量計的理想替代產品。

煙氣流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，

精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維

護量小，儀表參數能長期穩定。煙氣流量計采用壓電應力式傳感器，可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。

有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量儀表。

●無可動部件，長期穩定，結構簡單便于安裝和維護；

●傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、

插入式流量傳感器形式；

●精度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%；

●測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20；

●壓損?。s為孔板流量計的1/4～1/2），屬于節能流量儀表；

●安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝；

●采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能；

●采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上；

●由軟件對儀表系數非線性進行修正，提高測量精度；

●采用EPROM對累積流量進行掉電保護，保護時間大于10年。

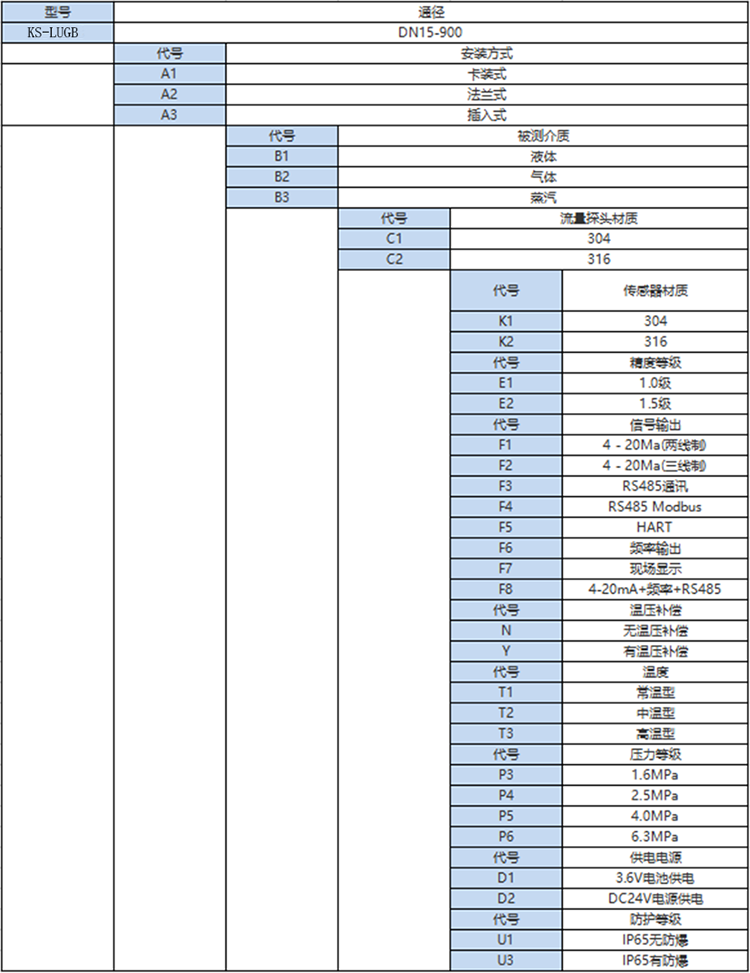

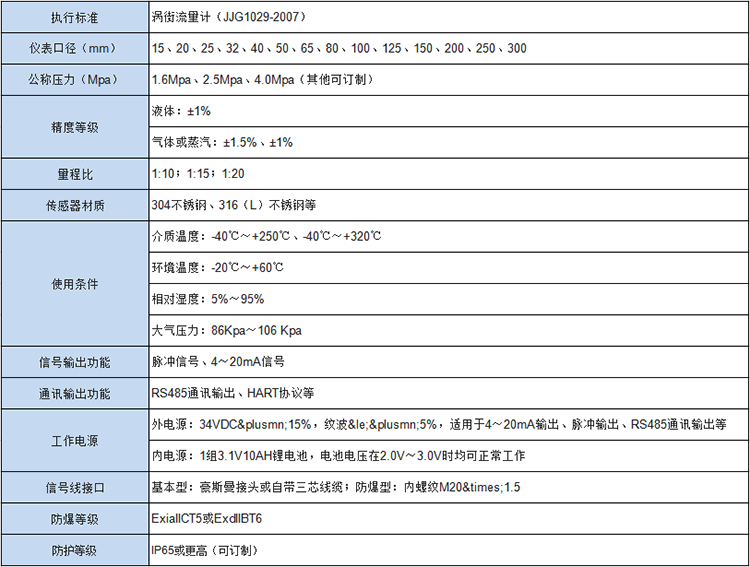

一、產品選型表

注：DN300以上口徑推薦使用插入式渦街流量計，可定制。

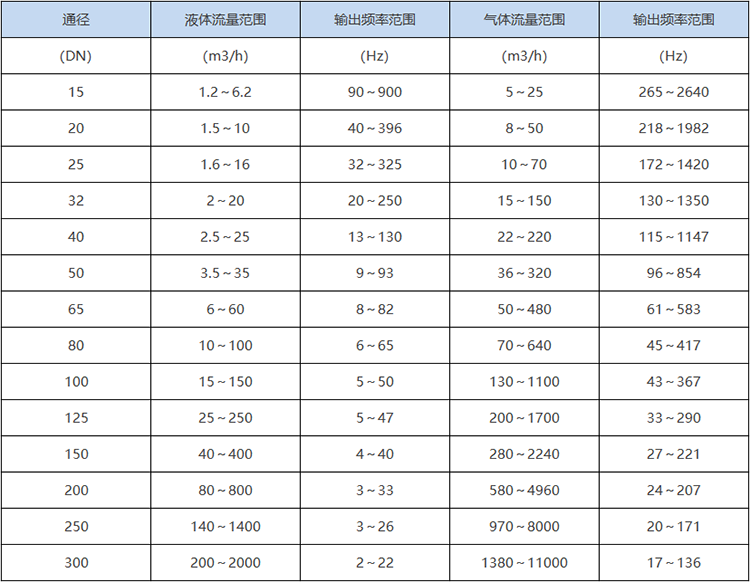

二、測量范圍及工作壓力

液體與氣體(單位：m3/h)

三、安裝要求

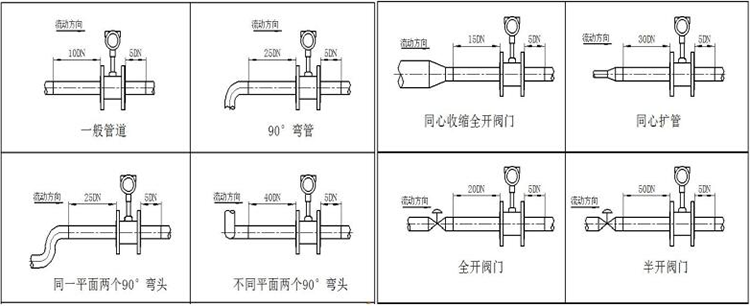

煙氣流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游

直管段長度要求見圖，DN 為儀表公稱通徑，單位：mm

注：

1、調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游 10D 以外；

2、上、下游配管內徑應相同。如有差異，則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db；

3、上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于 0.05Db；

4、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大 1-2mm；

5、測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游 3-5D處，測溫孔應設置在

下游 6-8D 處，D 為儀表公稱口徑，單位：mm

6、儀表在管道上可以水平、垂直或傾斜安裝；

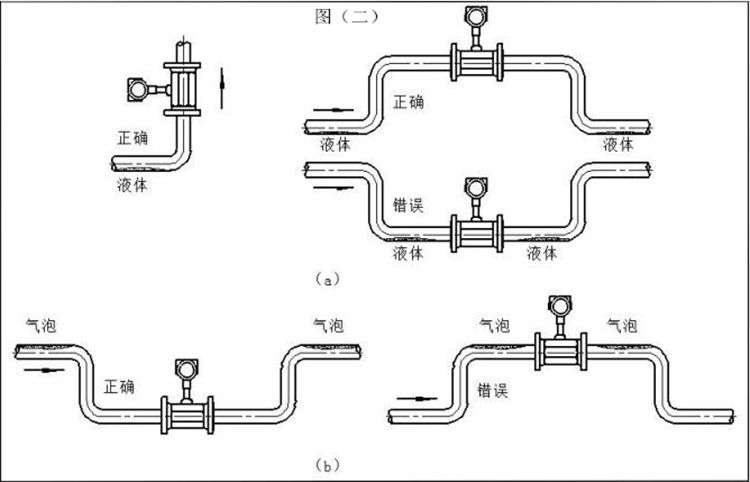

7、測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀   表測量管，氣流應

自下而上流動如圖（二）a 所示

8、 測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道

內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處如圖（二）b 所示；

9、測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過 70℃；低溫易使轉換器內部

出現凝露，降低抑制電路板的絕緣阻抗，影響儀表正常工作。
