1、產品簡介

不銹鋼壓力表采用直接接觸式接頭和感壓元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，結構為全密封型，不

銹鋼壓力表具有較強的防被測介質腐蝕和抗環境腐蝕的能力。不銹鋼壓力表適用于腐蝕性較強的適合不銹鋼元件檢測的介

質和惡劣的外部腐蝕環境中 ，廣泛應用于石油、化工、冶金等工業。

2、工作原理

不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋

、表玻璃等)所組成。壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構

將彈性形變傳導至指針，引起指針轉動來顯示壓力。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較

劇和減少介質壓力的脈動影響。

●具有較強的防被測介質腐蝕和抗環境腐蝕的能力；

●鋁制微調指針；?

●調零指針、最大值指針；?

●不銹鋼壓力表有特殊的表盤，比如雙范圍、特別的單位、清晰的刻度等等；

●堅固前面板帶泄壓后蓋的安全結構；?

●焊接式波登管，可以延長波登管的使用壽命；

●過壓/真空保護措施：過壓保護止釘，真空保護止釘；

●表玻璃：防震玻璃/夾層安全玻璃；

●阻尼釘：有效消除脈動；

●充油：能夠抵抗被測介質壓力的脈動和工作環境劇烈震動的影響，兼顧了耐腐蝕性和抗震性能。

●精度等級 ：±1.0%；±1.6% ；±2.5%；

●表殼直徑：60mm；100mm ；150mm ；200mm；

●表殼材質：304不銹鋼 ，316不銹鋼；

●表殼形式：安全殼構造，隔板裝置后釋放；

●彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接；

●機芯材質： 304不銹鋼，316不銹鋼；

●接頭螺紋：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等；

●測量范圍：－0.1~0 MPa或,0.1~160 MPa；

●指針： 普通；

●表玻璃： 有機玻璃、安全型雙層玻璃；

●使用環境溫度：-25~70℃(外殼內充液)，-40~70℃(外殼內不充液)；

●溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)；

●抗工作環境振動：V·H·4級(外殼內充液)　V·H·3級(外殼內不充液)；

●重量：0.2kg (Y-50)   0.35Kg(Y-60)   0.55Kg(Y-75)   0.85Kg(Y-100)   0.95kg (Y-150)。

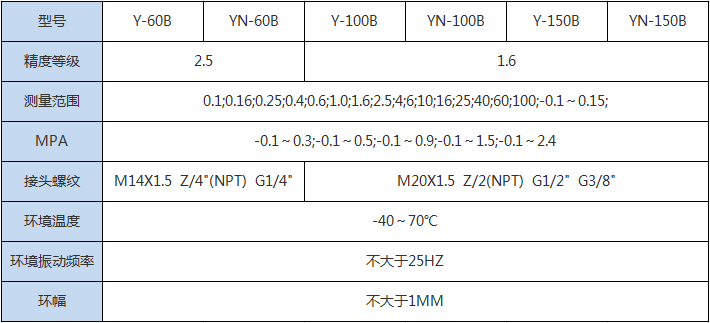

1、型號表

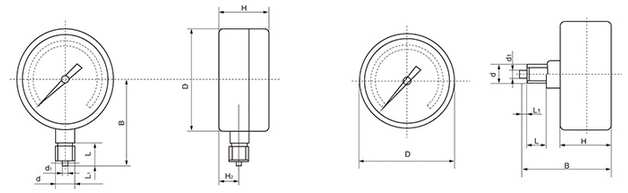

2、外形尺寸圖

3、安裝方式

●徑向直接安裝；

●徑向帶后邊；

●軸向直接安裝；

●軸向帶前邊。
