KS-UQZ浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合

傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20

mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。 浮球液位計適用于煉油、化工、造紙、

食品和制藥等行業，也可適用污水處理及各類敞口或帶壓容器內介質液位的測量，對于地下貯槽和高層水箱的液位測量尤為

理想。KS-UQZ浮球液位計是UQK系列浮球液位控制器的拓展產品。該浮球液位控制器輸出4~20mA標準電流信號與III型電

動儀表配套，可實現液位的自動檢測、控制和記錄。浮球液位計由不銹鋼或防腐材料制成，且具有隔爆的防護性能。

●安裝方便，結構簡單；

●性能可靠，耐腐蝕、防爆；

●智能電子部件由一塊主機板和一塊液晶屏組成；

●可就地按鍵調整最程和零點；

●在采用HART協議的分散控制系統中同主機進行雙向通訊；

●帶有EEPROM，不因斷電丟失數據；

●可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測

量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改。

●測量范圍：0~3500mm；

●供電電壓：12~36V  DC；

●輸出信號：兩線制4~20mA.DC疊加數字信號，由 用戶選擇開方或線性輸出；

●負載電阻：250Ω；

●測量精度：±10mm ；

●環境溫度：-40~80℃；

●工作溫度：-20~120℃；

●公稱壓力：≤1.6MPa ；

●法蘭標準：A：JB/T82.1-94(平面法蘭)   DN100   PN1.6 球φ90；

                 B：JB/T82.1-94(平面法蘭)   DN80  PN0.6 球φ76；

●介質密度：≥0.65g/cm-3；

●介質粘度：≤0.015PaS；

●接液材質：不銹鋼；

●防護等級：IP65?！?/span>

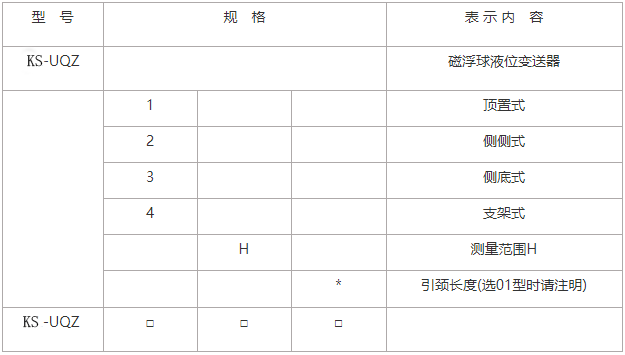

一、選型表

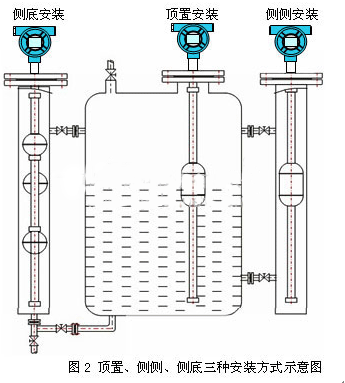

二、四種安裝方式

A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)

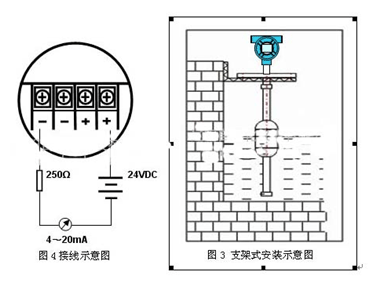

對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

三、接線方式： (見圖4)
